3D ΑΠΟΤΥΠΩΣΗ ΙΣΤΟΡΙΚΟΥ ΚΤΙΡΙΟΥ

FUSING ΜΕΤΡΗΣΕΩΝ ΜΕ ΦΩΤΟΓΡΑΜΜΕΤΡΙΑ ΣΤΑΘΕΡΟ SCANNER KAI MOBILE LASER SCANNER

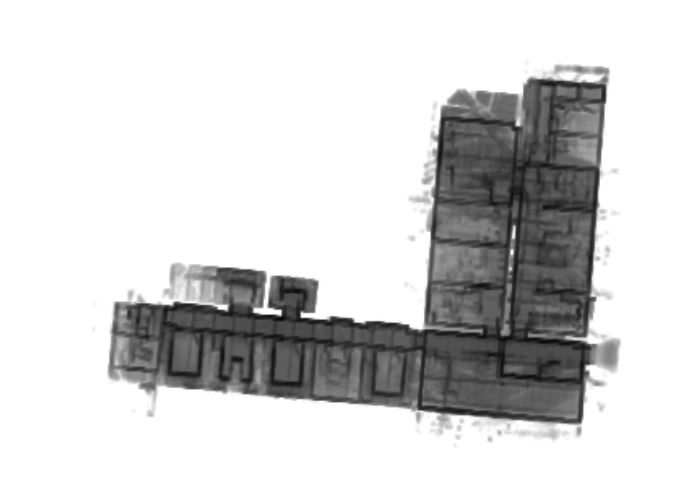

Το project έγινε  έγινε από την εταιρία All3D της οποίας υπήρξαμε συνιδρυτές μαζί με την εταιρία Landmark,   σε συνεργασία με την τεχνική εταιρία ΓΑΙΑΚΟΜ .  Πρόκειται για αποτύπωση  ιστορικού κτιρίου στο Τατόι και ζητήθηκαν σχέδια 2D με ακρίβεια της τάξης του εκατοστού. Έτσι επιλέχθηκε να γίνει συνδυασμός μεθόδων. Για μεν το εξωτερικό έγινε αποτύπωση με εναέρια φωτογραμμετρία και σταθερό laser scanner  και στο εσωτερικό αποτύπωση με handheld mobile laser scanner και σταθερό scanner. Για να γίνει αξιόπιστο fusing των αποτελεσμάτων των διαφόρων  μεθόδων δημιουργήθηκε δίκτυο με σημεία τα οποία αποτυπώθηκαν με την τεχνική εξαναγκασμένης κέντρωσης. Εδώ φαίνεται οριζόντια τομή από το pointcloud του εσωτερικού, που προέκυψε από το fusing των δύο pointclouds, από τον σταθερό και τον handheld laser scanner.

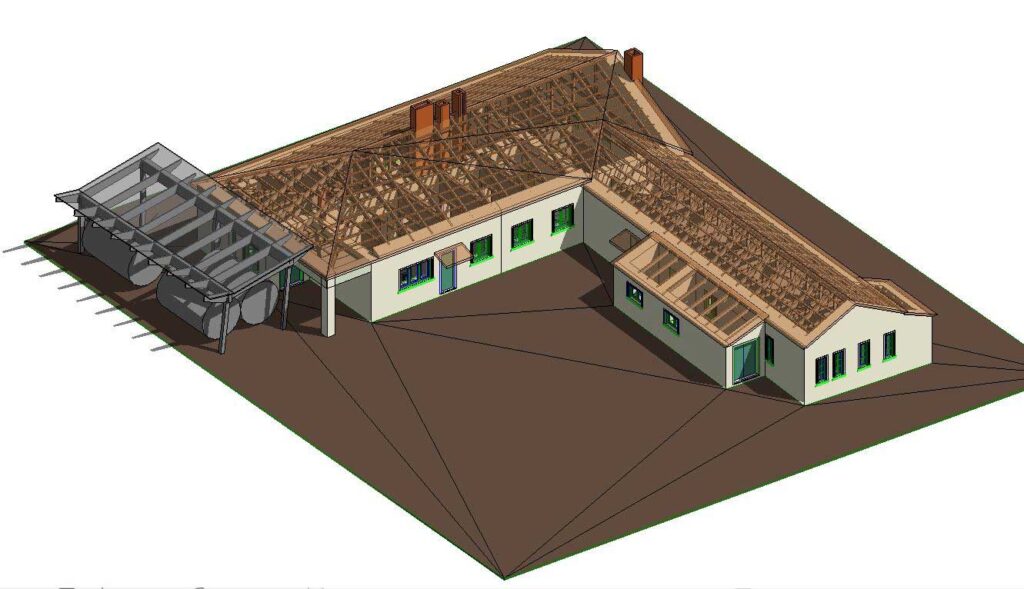

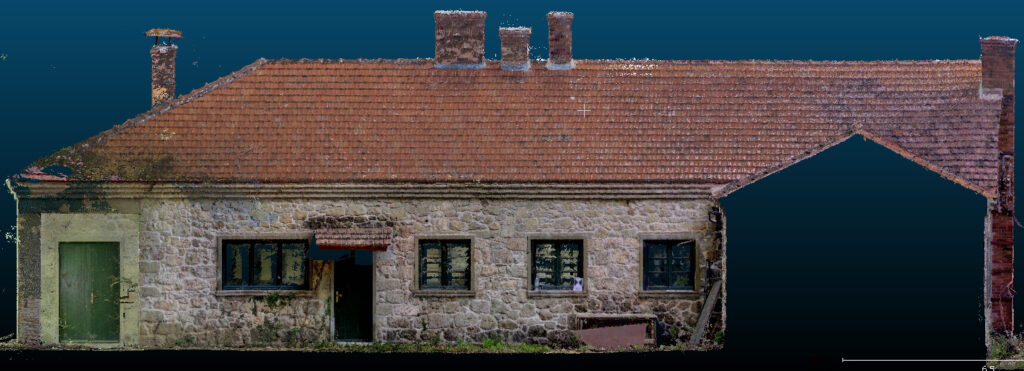

Στο διπλανό σχήμα φαίνεται το κτίριο σχεδιασμένο σε Revit και πιο κάτω ένα προοπτικό του κτιρίου και μια οψοτομή.
